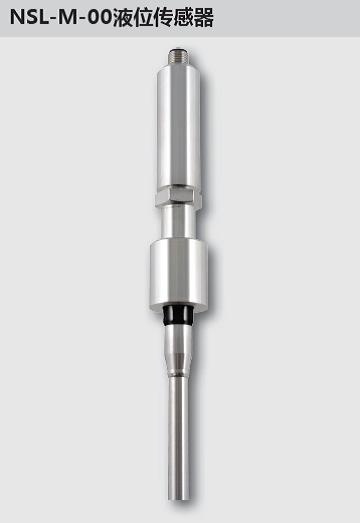

NSL-M桿式連續液位傳感器

材料表頭

適配器

隔離部件

探棒

不銹鋼1.4305

不銹鋼1.4301

PEEK(FDA認證號:21 CFR 177 2415)

不銹鋼1.4404, R_a≤0.8 μm

溫度范圍環境溫度

儲藏溫度

過程溫度

CIP-/SIP清洗

0...70 °C

-40...85 °C

-10...140 °C

143 °C最長持續120分鐘

分辨率探棒長度> 500 mm

探棒長度< 500 mm

< 0.1%量程上限值（= 探棒長度）

< 0.5 mm

精度導電率> 50 μS/cm的介質

（例如啤酒、牛奶、飲料）

導電率 < 50 μS的介質/cm

< 1%探棒長度

應要求提供，具體取決于安裝條件及儲罐設計

· 可對高達3 m的金屬容器進行連續液位監控

· 可對粘性和糊狀介質進行液位測量

· 可對泡沫介質進行液位測量

· 可對導電率高于50μS/cm的介質進行測量

（應要求可提供適合更低導電率介質的型號）

· 用于平衡缸和灌裝機等工藝過程

· 用于存儲容器的液位測量

· 用于壓力容器的液位監測

服務熱線：021-59555539

立即咨詢

產品介紹

測量原理

電位式測量技術通過測量電極棒和金屬容器壁之間的電壓比變化來測量液位。由于

介質的導電率以及電容特性，介質內部會形成一個電流場。而由這個電流場所產生的

電壓比與探棒浸沒長度是成比例的。

因為測量只考慮電壓比這一項參數，因此介質的特性，特別是導電率，對測量結果不

會產生任何影響。通過二次測量系統，該傳感器還提供關于電極棒在介質

中浸沒情況的信息。這種系統對電氣共振特性進行分析來檢測泡沫并在測量結果中

進行抑制，從而可靠地防止粘性物所造成的測量誤差。

衛生型設計/過程連接

· 可使用安德森耐格CLEANadapt焊座來實現衛生、無縫、易消毒的測量點

· 兼容過程連接件包括：G1/2"和G1"衛生型、G1"標準螺紋型、卡盤、乳品管道適配器

(DIN11851)、Varivent、DRD（詳見CLEANadapt產品資料）

· 使用CLEANadapt過程連接可實現EHEDG認證的衛生型設計

· 卡盤過程連接通過3-A TPV認證

· 接液材料符合FDA要求

· 傳感器為全不銹鋼材質（防護等級IP69K）

· CIP/SIP清潔殺菌可耐溫143 °C/最長持續120分鐘

特點

· 結構堅固緊湊，安裝空間要求低

· 2線制傳感器，提供4...20 mA輸出信號

· 使用電位式測量，介質改變時無需重新調節

· 通過PC接口可以對各個參數進行調節或編程

· 使用M12插頭作為電氣連接，即插即用

· 傳感器表頭可旋轉來對齊M12插頭

· 可安裝在容器頂部或底部

· 可使用一定彎曲角度傳感器進行側裝

· 測量范圍電流信號、干運轉警告信號和錯誤信號可調

規格

探棒長度接觸介質最大3000 mm

測量范圍 20...199 mm （棒徑6 mm）

200...3000 mm （棒徑10 mm）

過程連接螺紋式

卡盤式

CLEANadapt G1/2"，G1" 衛生型

擰緊扭矩：最大10 Nm

卡盤1...1?", 2", 3"; Varivent F型、N型

過程壓力最大16 bar
