1.     情況說明

本案例客戶是華中地區著名乳品企業之一，以生產巴氏低溫奶和常溫酸奶而聞名。在未使用anderson-negele的NSL-M系列桿式連續液位之前，客戶用雙桿型電導式高低液位開關來控制液位，但由于待裝罐中氣泡較多，而此類型液位開關根本無法分辨泡沫，以至于頻繁發出誤報警，造成泵頻繁啟停，導致其維護量和維護費用居高不下?？蛻粝Ｍ胊nderson-negele的連續液位NSL-M能解決頻繁誤報警的問題，從而延長泵的維護間隔。

2.     anderson-negele解決方案

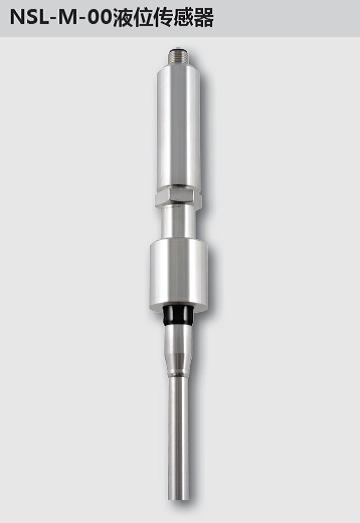

NSL-M是一款具有二次測量原理的電位式連續液位，其原理使得NSL-M可區分探桿是否浸沒在料液或者泡沫中，并輸出4-20mA的連續液位。在此應用中由于客戶現場PLC只能接受開關量信號，所以通過二次儀表從而解決了兼容的問題。

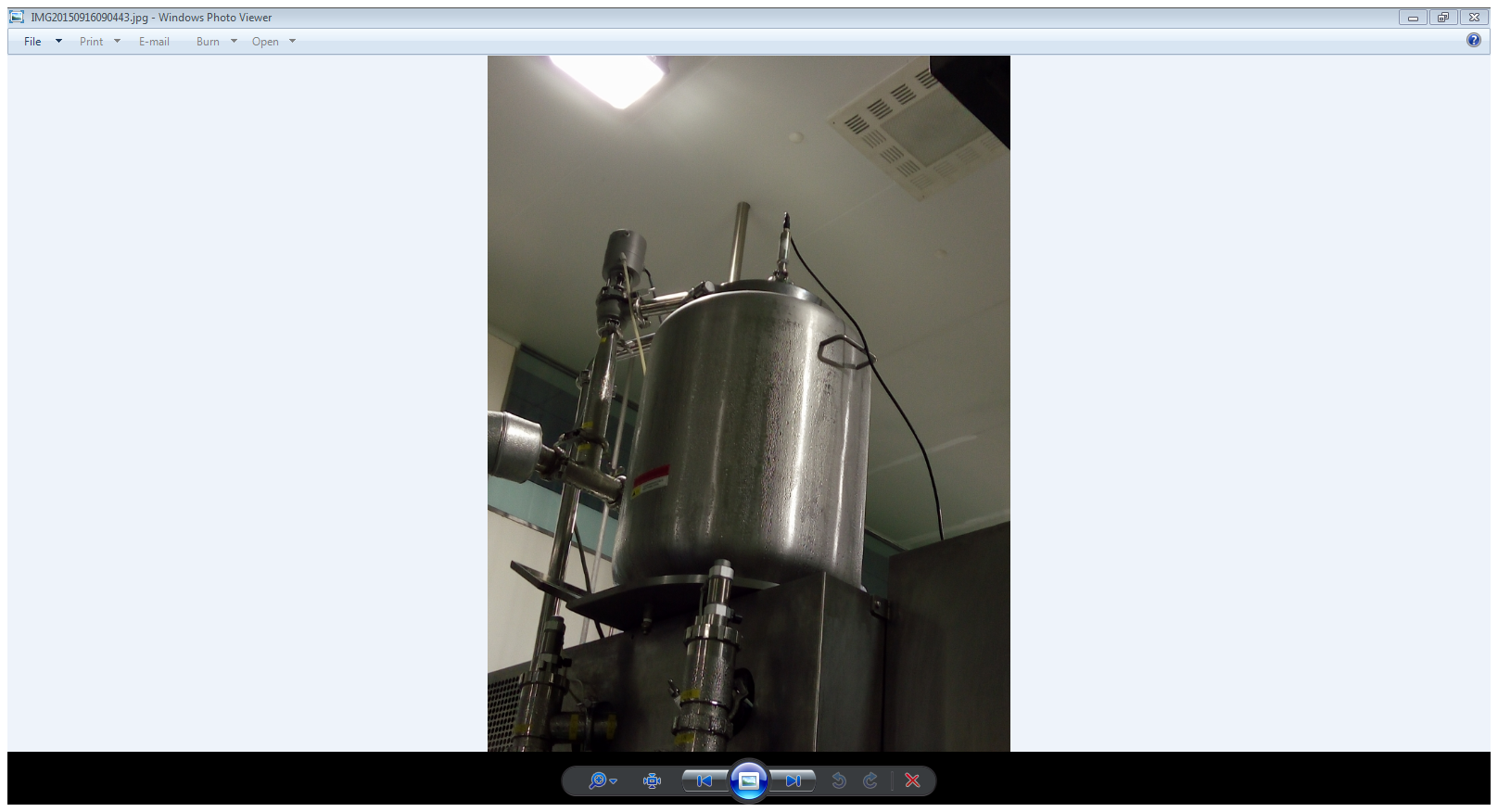

圖1.      防泡沫的連續液位NSL-M安裝在鮮奶待裝罐上

通過現場一個月的測試，完全滿足了客戶的需求，最后客戶直接將剩余的兩條灌裝線的液位開關更換成anderson-negele的NSL-M連續液位。

3.     優勢

a)    消除假報警，二次測量原理解決了泡沫對測量信號的影響；

b)    延長了泵的使用壽命，減少了客戶的維修量和維護費用；

c)    提高生產效率，增加鮮奶產量；

4.     背景知識：NSL測量原理

NSL是一款就有二次測量原理的電位式連續液位傳感器。電位式測量技術（測量原理見圖2所示）通過測量電極棒和金屬容器壁之間的電壓比變化來測量液位。由于介質的導電率以及電容特性，介質內部會形成一個電流場。而由這個電流場所產生的電壓比與探棒浸沒長度是成比例的。因為測量只考慮電壓比這一項參數，因此介質的特性，特別是導電率的大小，對測量結果不會產生任何影響。

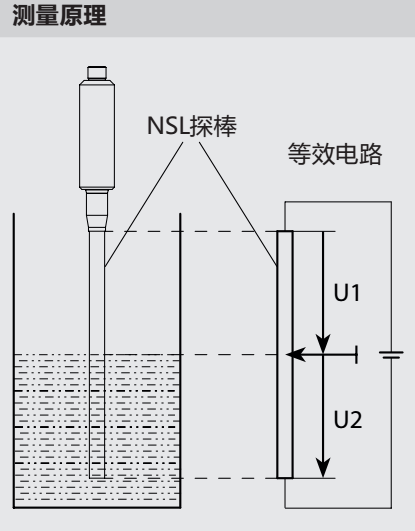

圖2.      電位式測量原理

該傳感器借助一個二次測量系統來提供關于電極棒在介質中浸沒情況的信息。這種系統通過對電氣共振特性進行分析來檢測泡沫并在測量結果中進行抑制，從而可靠地防止粘性物和氣泡所造成的測量誤差：

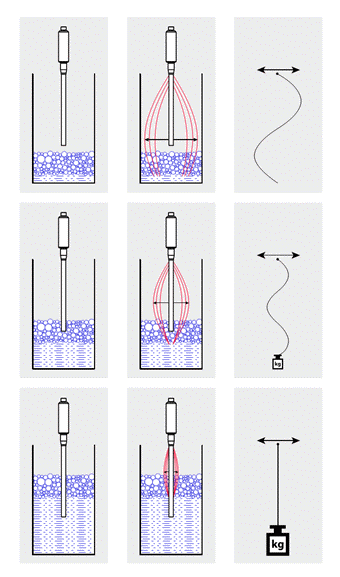

a)     當NSL還未浸入泡沫或介質時（如圖3中1幅所示），NSL發出高頻電壓震蕩，其振幅最大（如2幅所示），二次測量原理分析對此振幅進行分析。我們可將此過程簡化為甩動一端可自由擺動繩子來說明，此時儀表分析的就是繩子擺動的位移（振幅）（具體見3幅所示）。

b)     當NSL浸入泡沫但未在介質中時（如圖4中1幅所示），二次測量原理會測量到較低的振幅（如2幅所示），此時的振幅相對而言還是比完全浸入介質時高，所以忽略此時的液位數據。還是以擺繩模型來說明，此時在甩動端增加一個重量，這時繩子的位移（振幅）（具體見3幅所示）會比空氣中時變小。圖3.      測量原理：當NSL處在空氣中時

c)     當NSL浸入泡沫和介質中時（如圖5中1幅所示），二次測量原理會測量到很低的振幅（如2幅所示），此時傳感器就感知已浸入介質中，此時才顯示正確液位，以4…20mA的方式輸出連續液位信號至PLC。對擺繩模型來說明，大重量增加到了甩動端，以至于測量到的繩子位移（振幅）（具體見3幅所示）很小。
